Mașină de măsurare a lățimii liniei automate PCB (XK32)

Data eliberării:2019-08-24 15:19

Cinci avantaje ale produselor

  • 1. Măsurarea automată a poziționării: Utilizatorul poate importa datele DXF și personaliza informațiile despre locația de măsurare în conformitate cu fișierul DXF, poate genera un program de măsurare automată și apoi importa software-ul pentru măsurare automată;
  • 2. Focalizare automată: Când se efectuează măsurarea automată, sistemul de imagistică se focalizează automat pentru a se asigura că poziția de măsurare este clară și precisă;
  • 3. Mărire automată a comutării: obiectiv zoom automat, fără comutare manuală, mărire de comutare online a software-ului;
  • 4. Navigare poziționare: funcție de poziționare a imaginii de navigare;
  • 5. Căutarea automată a muchiilor: apucați automat linia, lățimea liniilor superioare și inferioare, distanțarea liniei, diametrul rotund etc., în timpul măsurării automate;

Detalii produs

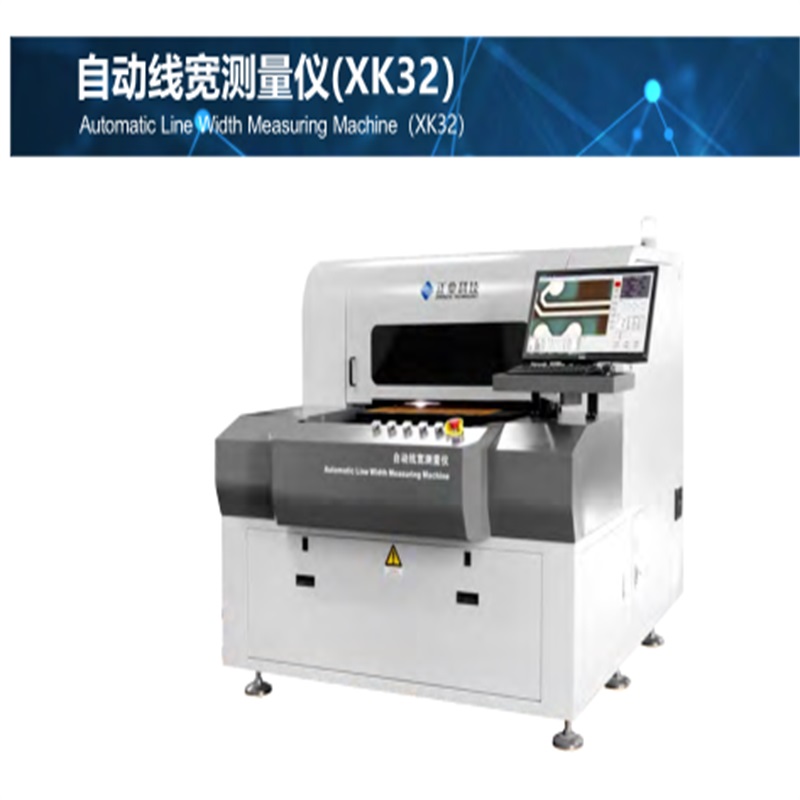

PCB   Mașină automată pentru măsurarea lățimii liniei (XK32)

UTILIZARE

Instrumentul automat de măsurare a lățimii liniei XK32 este potrivit pentru detectarea lățimilor țesăturilor superioare și inferioare ale straturilor interioare și exterioare ale PCB după gravare (înainte de uleiul verde), precum și distanța dintre liniile de gravare și liniile de cupru. , distanța de la gaură la margine și diametrul orificiului orificiilor găurilor rotunde, etc .; și adecvat pentru măsurarea lățimii liniei de plachete IC și LCD-uri.

CARACTERISTICI

    Funcția statisticilor de date: funcții de arhivare a datelor și statistici EXCEL; date exportate automat;

    Statistici SPC: capabile să analizeze statistica SPC;

    Software auto-dezvoltat pentru măsurarea lățimii sârmei, sprijinirea andocării bazei de date MES: sprijinirea bazei de date SQL și realizarea informatizării din fabrică.


PARAMETRU TEHNIC

ARTICOL                                                                                                         XK32

Parametrii                     Dimensiune                                                   1810 × 2070 × 1700mm

echipament                       Capacitatea echipamentului                         Măsurarea (lățimea liniei / distanța liniei / lățimea superioară și inferioară

Capacitate                         Proiect de măsurare                         linii / diametru rotund / lățime linie Goldfinger / tampoane / SMT-PAD / etc.)

                                                                                          la vederea camerei după dezvoltarea și gravarea interiorului și exteriorului

                                                                                          stratul PCB.

                                    Domeniul de măsurare                       720 mm × 700mm (intervalul de măsurare a platformei poate fi personalizat)

                                    Platforma (W × L)

                                    Suprafața tabelului                                   Platforma de adsorbție + poziționare Edge

                                    Gama de grosime a plăcii                                     0.036mm-6mm

                                    Interval de măsurare                                           10um-3100μm

                                    a Lățimii liniei

                                    Precizia liniei                             1x 3pm = ±; 2x 2pm = ±; 3x 1pm = ±; 4x 1pm = ±; 4.5x = ± 1pm

                                    Măsurarea lățimii

Sistem de imagistica           aparat foto                                                   5 milioane de gigabit CCD de culoare

                                  Rezolutie CCD                                               2560 × 1920pixel

                                    Obiectiv                                             0,7x ~ 4,5x dublarea automată a lentilelor continue

                                  Mărire diferită                     1.0x-2.3μm / pixel; 2.0x-1,5 pl / pixel;

                                    /Rezoluția imaginii                           3,0x-0.9μm / pixel, 4.0x-0.7μm / pixel;   4.5x-0,5pM / pixel

  Măsurarea repetabilității                                           ± 2 pixeli

Fereastra de măsurare                               Mărire minimă

Câmp de vizualizare                                             0,7x = X3.50mm-Y2.65mm

                                                            Mărire maximă

                                                            4.5X = X0.75mm-Y0.55mm

                                                              (Vizualizare interval de deviere: ± 5%)

    Sursă de lumină                                       LED anular (Luminozitatea poate fi reglat în mod continuu)

                                                          Sursa de lumină dublă inelară separată în partea superioară și inferioară

    Navigarea câmpului de viziune                                 X1.2mm-Y0.8mm

    Navigarea și

    Camera de poziționare                           Echipat cu navigație CCD, care este convenabil și rapid

    localizați obiectivul de măsurare.

                                    Autofocalizarea                                                       Autofocus software

Mod de operare           Mod de învățare                           Aflați din primul articol ca model de programare, care operează măsurarea

                                                                                  automat.

                                    Modul de importare a datelor CAM               Sprijiniți Genesis 2000 exportând datele formatului GBR-RX274 și utilizând formatul GBR

                                                                                  importați datele în   software, programează primul articol prin intermediul straturilor de date și operează

                                                                                    măsurare.

                                    Măsurarea muchiei                         Metoda de găsire are funcția manuală și automată de găsire a marginilor.

                                    Viteza de măsurare                                                 3S / litera

Ieșire de date                 Export de date                                 Exportați datele EXCEL în mod automat   și stocați-o în calea specificată.

                                    Funcția statisticilor

                                    Partajarea bazelor de date                       Are partajare de baze de date SQL și poate fi conectat cu terminalul de informații MES.

  Instalare Mediu             Fără contact cu acidul, baza,   gaz sau lichid coroziv.

    cerinţe                               Notă: Daunele cauzate de mediul coroziv nu se încadrează în domeniul de garanție.
