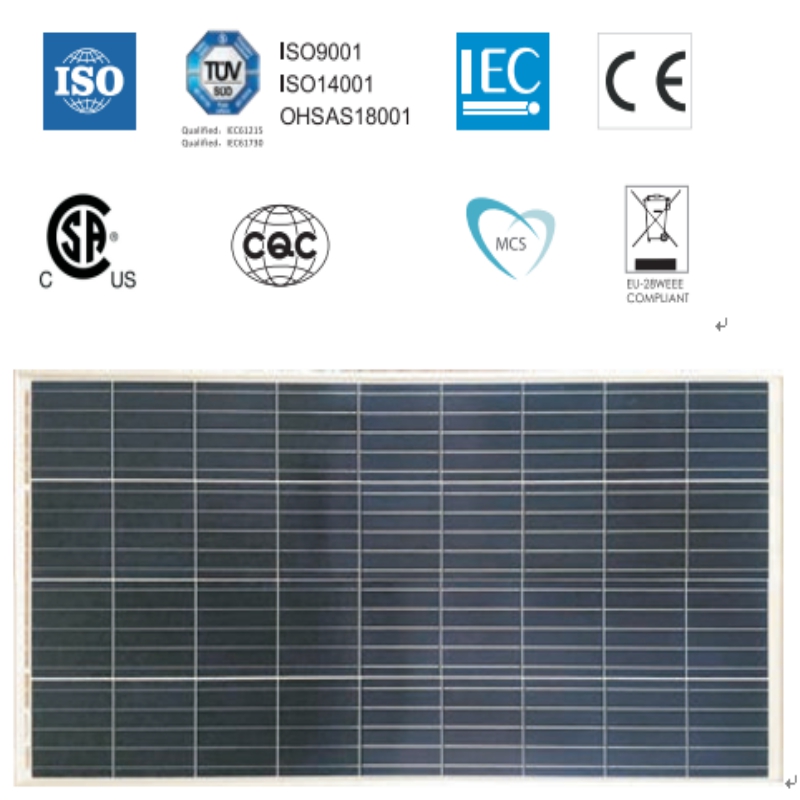

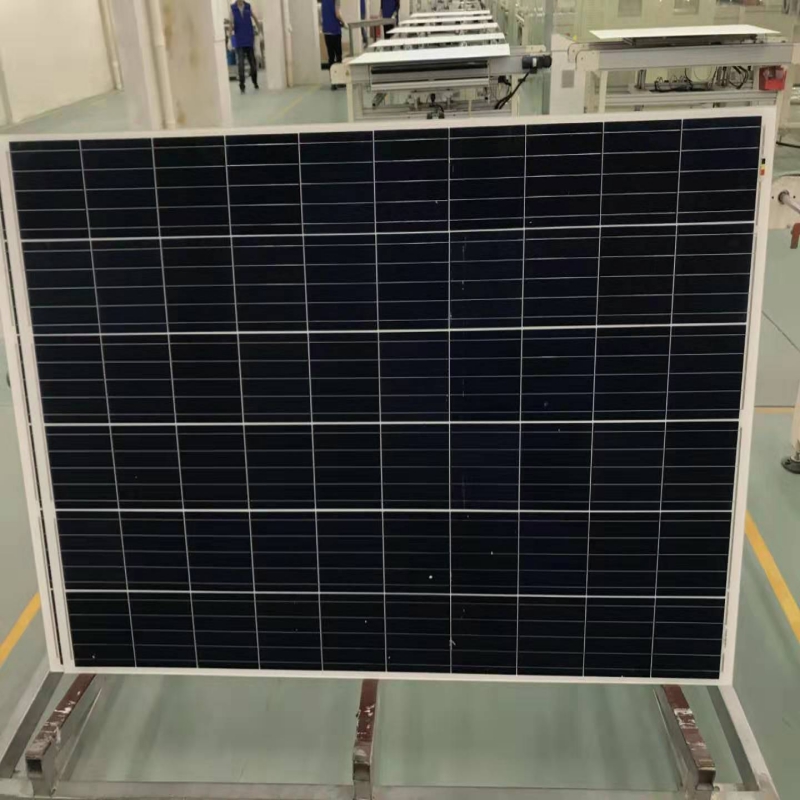

36C MODUL DE POLICRISTALINĂ ELL

Gama de ieșire a puterii de 150-170Wp

VOLTAJ DE SISTEM MAXIM 1000VDC

18,0%   EFICIENȚĂ MAXIMĂ

E L E C T R IC A L D ATA (S T C)

Număr de model                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Putere nominală în Watts-Pmax (Wp)           150                                   155                             160                           165                           170

Circuit deschis Tensiune-Voc (V)                   22.3                                 22.4                             22.5                         22,6                           22.7

Curent de scurtcircuit-ISC (A)                     8,81                                 8,84                             8,88                         8,92                           8,96

Putere maximă-Vmpp (V)         18.3                                 18.5                             18.6                         18.7                           18.8

Putere maximă curent-Impp (A)             8,20                               8,40                             8,60                           8,80                         9,00

Eficiența modulului (%)                             14,9                                 15.4                             15.9                           16.4                         16.9

STC: Iradianță 1000 W / m², Temperatura celulei 25 ° C, Masa de aer AM1.5 conform EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Număr de model                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Putere maximă-Pmax (Wp)         110.9                             114.6                           118.3                       122.0                       125.7

Circuit deschis Tensiune-Voc (V)           20.7                               20.8                           20.9                         21.0                         21.1

Curent de scurtcircuit-ISC (A)           7.15                                 7,18                           7,21                         7.24                         7,27

Maxim Putere Tensiune-Vmpp   (V)     16.8                             17.0                           17.1                         17.2                           17.3

Putere maximă curent-Impp (A)     6.61                             6,77                           6,93                           7,09                           7,25

STC: Iradianță 1000 W / m², Temperatura celulei 25 ° C, Masa de aer AM1.5 conform EN 60904-3.

ME C HANIC AL DATA

Celule solare                                 Policristalin 156,75 × 156,75 mm

Configurația celulei                     36 celule (4 × 9)

Dimensiunile modulului                 1480 x 680 x 35mm

Greutate                                     11 kg

Superstrate                             3,2 mm, transmisie mare, fier scăzut, sticlă ARC temperată

substrat                               Foaie albă

Cadru                                     Argint de aluminiu anodizat tip 6063T5, culoare argintie

J-Box                                       Potto, IP67, 1000VDC, 3 diode ocolitoare Schottky

cabluri                                   4,0 mm² (12AWG), lungime 900mm

Conector                           Compatibil IP67 MC4

TEMPERATURA & M AXIMUM R AT ING S

Temperatura nominală a celulei de funcționare (NOCT)                     45 ° C ± 2 ° C

Coeficientul de temperatură de Voc                                         -0.32% / ° C

Coeficientul de temperatură al ISC                                           0,05% / ° C

Coeficientul de temperatură al Pmax                                       -0.39% / ° C

Temperatura operațională                                                 -40 ~ + 85 ° C

Tensiunea maximă a sistemului                                               1000VDC

Serie maximă de siguranță                                                   15A

Limitarea curentului invers                                               15A

CONFIGURARE DE AMBALARE

                                                                  40ft                                       20ft

Număr de module pe container                             1600                                     700

Număr de module pe palet                                   2                                         2

Numărul de paleți pe container                                 800                                       350

Dimensiuni cutie ambalaj (LxWxH) în mm               1570 × 770 × 82                     1570 × 770 × 82

Greutate brută cutie [kg                                               23                                         23

ATENȚIE: CITIȚI INSTRUCȚIUNI DE SIGURANȚĂ ȘI INSTALARE Înainte de a utiliza produsul.
