18450X   INTEGRAT AC LED + DRIVER DE URGENȚĂ

Tip                                         184500.                                             184501

Tensiune nominală                 120-27VAC 50/60Hz                           120-27VAC 50/60Hz

Ratat curent                       0.3A (Max.)                                           0.5A (Max.)

Puterea nominală                       36W (Max.)                                           59W (Max.)

Puterea de ieșire de urgență       < 17W                                                     < 17W

Tensiunea de ieșire                       3-42VDC                                               3-42VDC

Frecvența de funcționare             320kHz deskt 8805f;f 88805; 50kH                                 320kHz deskt 8805f;f 88805; 50kHz

Factor de putere                           Comment                                                                                           Comment

Baterie                                 1.0-4Ah, 9.6V Ni-Cd/Ni-MH/LiFePO4         1.0-4Ah,   9.6V Ni-Cd/Ni-MH/LiFePO4

Timpul de încărcare                       24 ore                                                 24 ore

Timpul de descărcare                       > 90 minute                                           > 90 minute

Curent de încărcare                   0.18A (Max.)                                           0.18A (Max.)

Timp de viață                                 Cinci ani                                                     Cinci ani

Cicluri de încărcare                       > 500                                                       > 500

Temperatura funcționării           0-50 1851;                                                     0-50 1851;

Curent de ieșire                   150mA-600mA 177;3% (8 opțiuni)       600mA-1000mA –177; 3%   (8 opțiuni)

Eficienţă                                 80%                                                           80%

Protecție anormală     Supraîncărcare, limitare a curentului de impuls, peste temperatură, circuit deschis, scurt   Protecția circuitelor cu resetare automată

Sârmă                                       0.5-1.5mm178;                                               0.5-1.5mm178;

EMC/FCC/standardul IC     EN 55015, EN 61547, EN 61000-3-2, EN 610000-3-3, partea FCC 15, ICES-005

Standard de siguranță               EN 61347-1, EN 61347-2-7, EN 61347-2-13, UL924, CSA C.22.2 Nr.141

Masa.modul mm [inch]

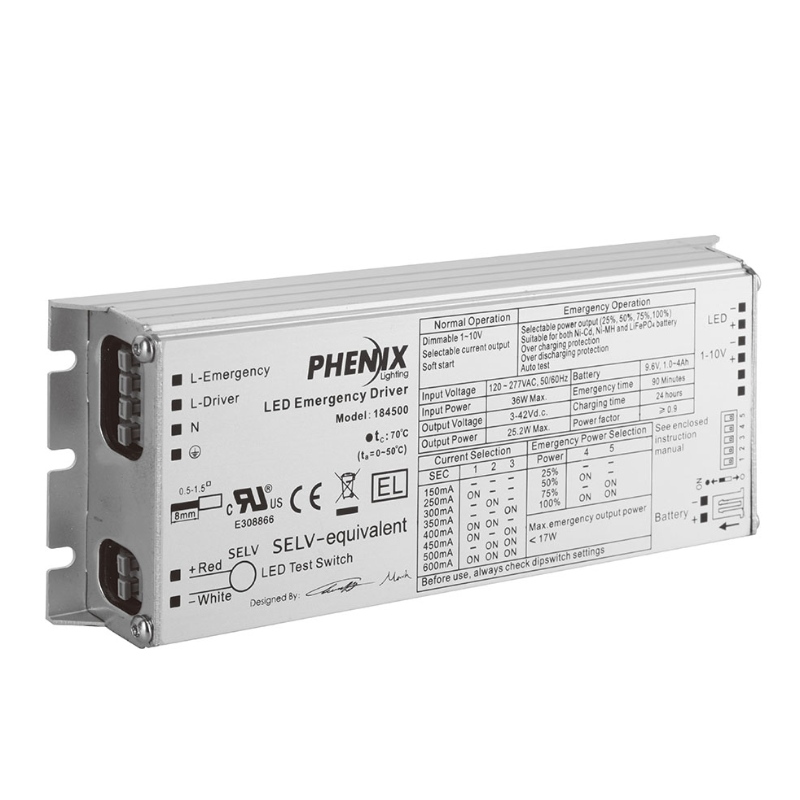

184500: L175 [6.89] x W65 [2.56] x H22 [0.87] Centru de montare: 167 [6.57]

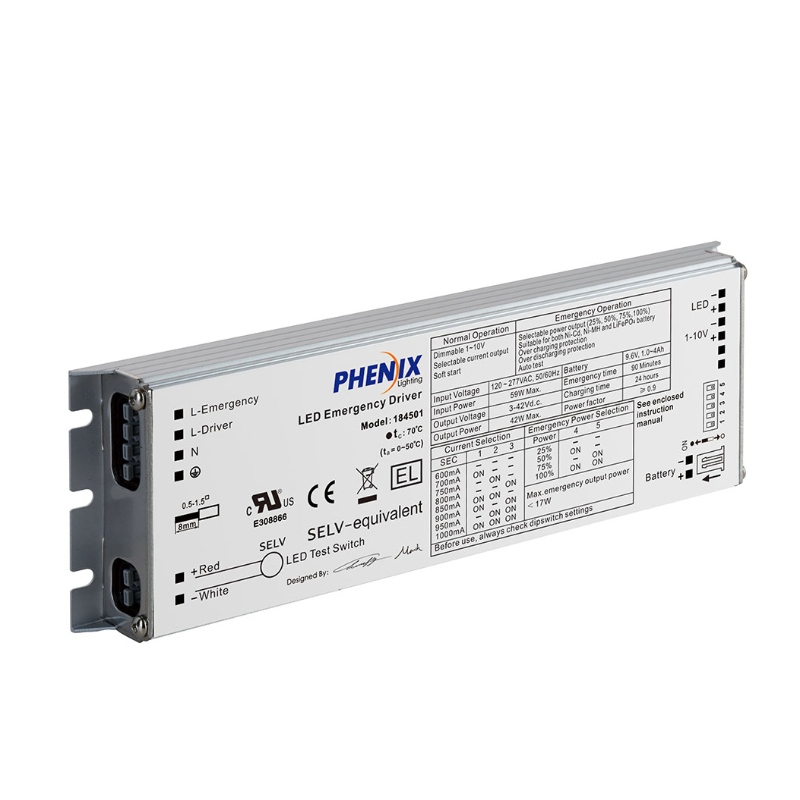

184501: L195 [7.68] x W65 [2.56] x H22 [0.87]   Centrul de montare: 187 [7.36]

Masa.baterii mm [inch]

9.6V 1.0Ah: L228 [8.98] x W30 [1.18] x H17 [0.67] Centru de montare: 217 [8.54]
9.6V 1.5Ah: L195 [7.68] x W45.5 [1.79] x H24.5 [0.96] Centru de montare: 184 [7.24]
9.6V 2.0Ah: L195 [7.68] x W45.5 [1.79] x H24.5 [0.96] Centru de montare: 184 [7.24]
9.6V 4.0Ah: L263 [10.35] x W65 [2.56] x H35 [1.38] Centru de montare: 252 [9.92]
