Curent digital inteligent multi-canal digital   detector

Detector de curent digital puternic inteligent de înaltă integrare și de înaltă performanță

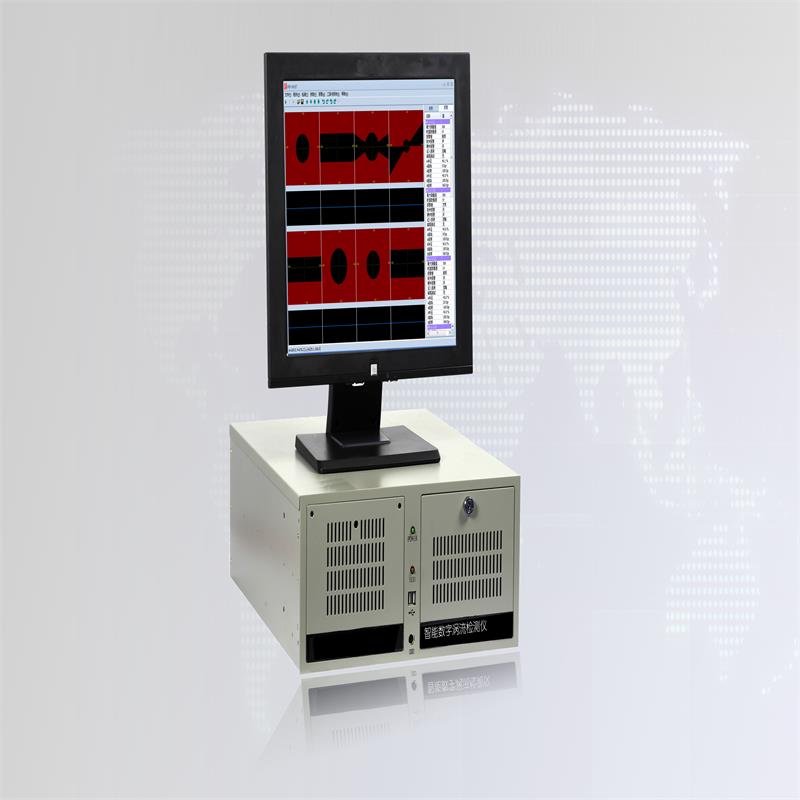

◆ Detectorul multicanal al seriei MSUN-EIG2000 este digital, inteligent și foarte integrat. Sistemul integrează un sistem independent de detectare a curentului de curent alternativ cu 1-8 canale, cu funcții experimentale de detectare și experimente, stabilitate bună și raport ridicat zgomot. În același timp, poate extinde o varietate de funcții practice de aplicare (sortare a durității).

◆ Sistemul adoptă cea mai avansată tehnologie electronică pentru microcomputere, tehnologie de procesare digitală DSP și tehnologie FPGA pentru a dezvolta și proiecta. Bazat pe dezvoltarea sistemului WINDOW. Pe baza platformei de detectare a sistemului, semnalul de detecție și datele pot fi partajate în mai multe aspecte, iar funcțiile de achiziție, ieșire, analiză, stocare și citire a datelor sunt procesate în mod inteligent.

◆ Cu capacități puternice de introducere / ieșire a datelor, se poate conecta la majoritatea sistemelor de automatizare din lume.

◆ Noul algoritm de software, performanțe de detectare mai bune și raport zgomot-zgomot mai mare decât ceilalți, dezvoltarea continuă a software-ului, oferind actualizări software gratuite pentru viață.

◆ Instrumentul poate fi echipat cu modul de automatizare de înaltă precizie, dispozitiv de saturație magnetică, sistem de marcare și sistem de alarmă pentru a realiza detectarea automată a curentului eddy.

◆ Caracteristicile software puternice includ stocarea parametrilor, stocarea datelor, analiza raportului, statistici și multe altele.

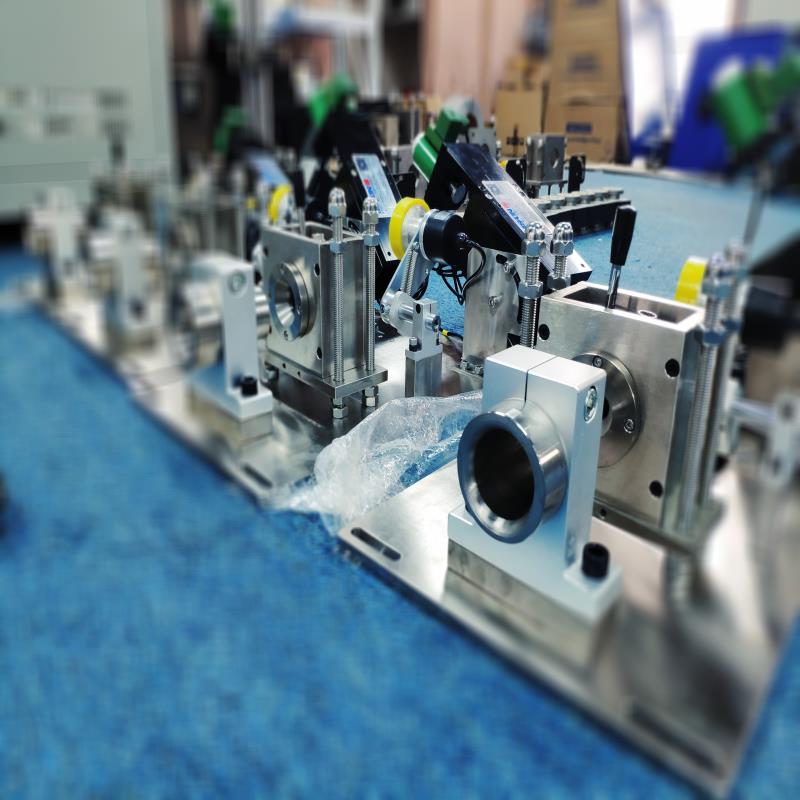

◆ Poate fi echipat cu bobine din diferite structuri cu cerințe de degajare reduse (selecția sondelor poate fi complet determinată în funcție de cerințele de testare ale utilizatorului) și poate personaliza flexibil și rapid diverse sonde de detecție performante și rentabile (punct tip), uzură plană, interioară, uzură exterioară, șa, mătura rotativă, sortare și alte sonde).

◆ Instrumentul este simplu, rezonabil și intuitiv de utilizat.

◆ Comutați rapid între chineză și engleză cu un singur buton și personalizați rapid pachetele multilingve.

◆ Sistemul poate fi utilizat pe scară largă în energie nucleară, petrochimie, metalurgie, învățământ universitar, întreprinderi de automatizare, producția de piese auto, diverse laboratoare și alte industrii.

Specificatii tehnice

◆ Canal de detecție: 1-8 (extindere durabilă la nevoie)

◆ Interval de frecvență: 10 Hz ~ 12MHz, reglabil continuu; mai multe frecvențe independente, o singură frecvență, 8 opțiuni de frecvență (până la 16 frecvențe software pe canal);

◆ Sistemul se bazează pe dezvoltarea WINDOWS, iar sistemul este modernizat permanent gratuit;

◆ Gama de câștig: 0.0dB ~ 99.0dB reglabil continuu, pas: 0.1dB; reglare fină, creștere / scădere rapidă;

◆ Raport câștig: (X / Y) 0,1 ~ 10,0; reglabil continuu, reglare fină, creștere / scădere rapidă ；

◆ Raport semnal la zgomot ≥10dB (până la 30 db);

◆ Rotirea fazei: 0 ~ 360 ° reglabil continuu, pas: 1;

♦ Nivel de reglare a sondei (excitație) reglabil: de la 1 la 16;

◆ Coeficientul de filtrare: 0-30000;

◆ Domeniu de detectare reglabil, adică valoarea maximă de măsurare: 10 ~ 10000, pasul 1;

◆ Factor de amplificare hardware: 1dB ~ 32dB reglabil continuu, pas: 1dB;

◆ Moduri multiple de excitare: DP / DI; poate fi configurat cu sonde diferențiale, absolute și diverse personalizate;

◆ Funcție de alarmă anormală a sondei (model de vizualizare)

◆ Bilanț digital rapid;

◆ Modurile de afișare linie solidă și semifabricat sunt flexibile și opționale;

♦ Coeficientul de afișare de golire: 1 ~ 400;

◆ Filtrare digitală: trecere mică (0Hz ~ 2000Hz) trecere mare (0Hz ~ 2000Hz); folosind un unic " filtrare digitală " pentru a suprima eficient semnalul de interferență la fața locului, pentru a asigura precizia și stabilitatea detectării;

◆ Stabilitate: 16 ore≤2dB;

♦ Modelul de utilitate are funcția de a tăia semnalele de coadă la capăt și de a controla în mod eficient zona moartă a capătului final;

◆ Durata de alarmă poate fi reglată: 10ms ~ 60000ms, pas 1ms;

◆ Rata lipsei: ≤0%, rata falsă pozitivă (fals considerată ca un produs neconform din greșeală) ≤1%;

♦ Furnizați semnale de feedback exacte și în timp util părților defecte și efectuați marcajul cu jet de cerneală, poziția de marcare, lungimea etc. (necesită suport periferic);

◆ Înregistrați automat numărul defectelor și locațiile acestora;

♦ Cu marcaj de întârziere, marcaj de lungime fixă, alarmă de întârziere și alte funcții;

♦ Selecția flexibilă a ceasului intern și extern;

◆ Precizia marcării până la ≤ ± 10mm (necesită suport periferic, în funcție de viteza de detectare, cerințe);

◆ Alarma de ieșire software / hardware în timp real, mai multe moduri de fereastră de alarmă (circulare, pătrate, în formă de ventilator, tip personalizate), cu alarmă, funcție de prealarmare și pot emite semnale separat;

◆ Amplitudinea non-egală, setarea zonei de alarmă asimetrice;

◆ Moduri de afișare multiple: impedanță, bază de timp, măturare AB, sortare de 8 frecvențe, afișare analogică 3D (în funcție de selecția modelului);

◆ Cu o linie unică de referință de alarmă pentru baza de timp, afișarea mai intuitivă a datelor de detecție;

◆ Poate stoca un număr mare de diferite programe de detectare și date de testare;

◆ Funcția de extindere a redării semnalului curentului eddy poate măsura amplitudinea, faza și valoarea digitală a defectului;

◆ Sistemul de coordonate carteziene și selecția de fundal a sistemului de coordonate polare;

♦ Formați automat rapoarte de testare (inclusiv numărul de teste, personalul de testare, parametrii testului, numărul de treceri și numărul de neconformități etc.);

◆ Comutarea cu un singur clic între limbile de operare chineză și engleză, nu este necesară instalarea unui sistem de operare sau ajutor online;

◆ Sursă de alimentare: AC 220V / 110V;

◆ Temperatura de lucru: 0 ° C ~ + 45 ° C, temperatura de păstrare: -20 ° C ~ + 50 ° C, umiditatea relativă: ≤85%;

◆ Avionul pentru instalarea fiecărui detector de defecte este: 550 × 1000mm2, iar linia de semnal poate fi de perete lateral sau de jos.

◆ Dimensiunea și greutatea aspectului: 500 * 500 * 180mm (L * W * H), greutate: 5 kg   (fără afișaj)

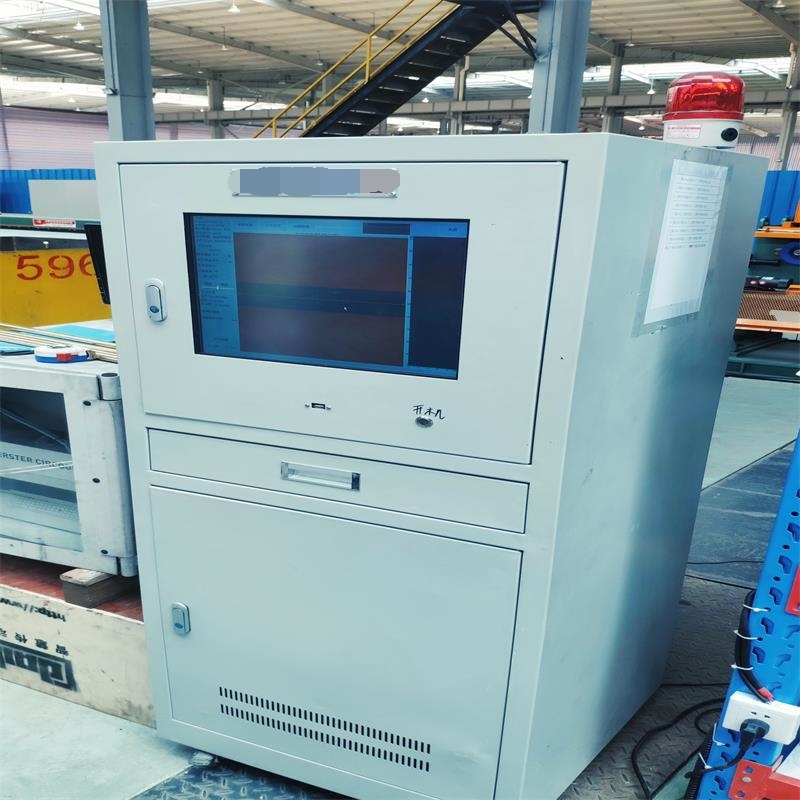

◆ tip opțional de control industrial mic, tip de control industrial orizontal, tip de control industrial 5U (cu afișaj)
