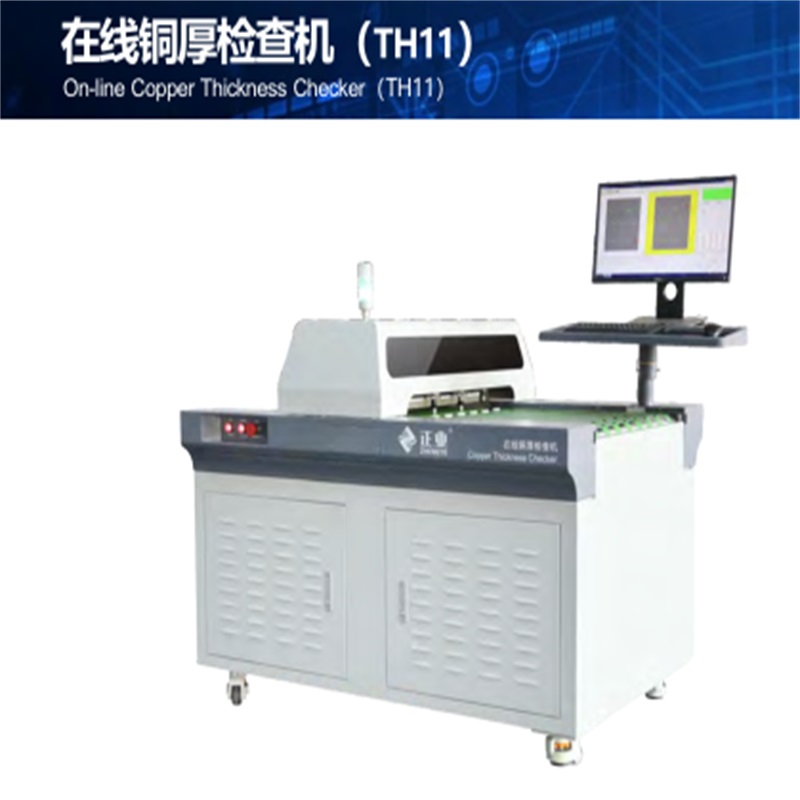

PCB   Verificator de grosime a cuprului on-line (TH11)

UTILIZARE

Mașina on-line de inspecție a grosimii de cupru este potrivită pentru măsurarea grosimii de cupru de pe suprafața plăcii dure, a unui singur strat și a circuitului multistrat.

CARACTERISTICI

1. Conectați linia de producție: monitorizați conectarea MES online și preveniți producerea de produse defecte;

2. Date precise: îmbunătățiți eficiența testului și reduceți înregistrările umane și erorile de testare;

3. Metoda de poziționare originală: proiectare brevetată, măsurare pe două fețe;

4. Performanță stabilă: echipată cu gazda fischer PC2 și sonda de cupru ERCU N;

5. Grosimea plăcii de încercare: 0,050-12 mm, o gamă largă de grosime a plăcii aplicabile;

6. Automatizare: poate suporta trei sisteme de încărcare și descărcare automată pentru a reduce costurile și a îmbunătăți eficiența;

7. Punctele de testare sunt confirmate cu ușurință de fișierul de intrare (tipul de fișier disponibil: Gerber sau DRL).

PARAMETRU TEHNIC

ARTICOL                                                                       SPECIFICAȚII

Zona de măsurare a plăcilor                                   200mm × 220mm - 650mm × 620mm

Grosimea plăcii de încercare                                                   0.05mm-12mm

Gama de testare a grosimii de cupru                                       0.1-120μm

Grosimea cuprului Dimensiunea zonei de testare                               > 10mm x 15mm

Testarea preciziei                                                               ± 5%

Controler de grosime de cupru                       PESCUIT (MMS PC2 BU)

Sonda de testare a grosimii de cupru                             PESCUIT (PROBE ERCU N)

Eficiența testelor                                           6 puncte: 6-9S / buc, 18 puncte: 10-13S / buc

Precizia poziționării punctului de testare                                         3mm ±

Punctul de testare                                         1. introduceți fișierul (tip Dir) și găsiți punctele de testare

2. fișier de intrare (tip Gerber) și găsiți punctele de testare

3. Media de 5 puncte de testare sau 9 puncte de testare care

poate fi setat prin software

Viteza platformei                                                       6m / min, 12m / min

Statistici de date                                                                     da

Colectarea funcției plăcii                                                   facultativ

Temperatura mediului de lucru                                     22 ± 3 ° C

Cerință de putere                                                   AC220V 50Hz

Rezervă de aer                                                                   0.6-0.8Mpa

Putere                                                                             2kW

Greutate                                                                           500KG

Dimensiunea aspectului (L × L × H)                 1536 × 1245 × 1420mm (Platforma 900mm)
