Sistem on-line de testare a curentului de eddy pentru conducta sudată dreaptă din oțel inoxidabil ECN1002 / EFN1002

Data eliberării:2019-08-27 12:25

Cinci avantaje ale produselor

  • Această metodă de sudare este utilizată în principal pentru țevi sudate longitudinal din oțel inoxidabil și aliaj de titan. Viteza generală de sudare este scăzută (0,52-10 m / min).
  • Detectorul de defecte cu curent de viteză ultra-scăzut rezolvă într-adevăr problema detectării on-line a vitezei mici de sudare cu arc argon / sudare cu plasmă.
  • Sensibilitatea de detectare și raportul de performanță la zgomot depășesc standardele naționale relevante.
  • Pentru detectarea tuburilor pătrate și în formă specială, se folosește în principal tipul de șa.
  • Formați automat raportul de detectare a defectelor

Detalii produs

Sistem on-line de testare a curentului de eddy pentru conducta sudată dreaptă din oțel inoxidabil ECN1002 / EFN1002


rezumatul proiectului

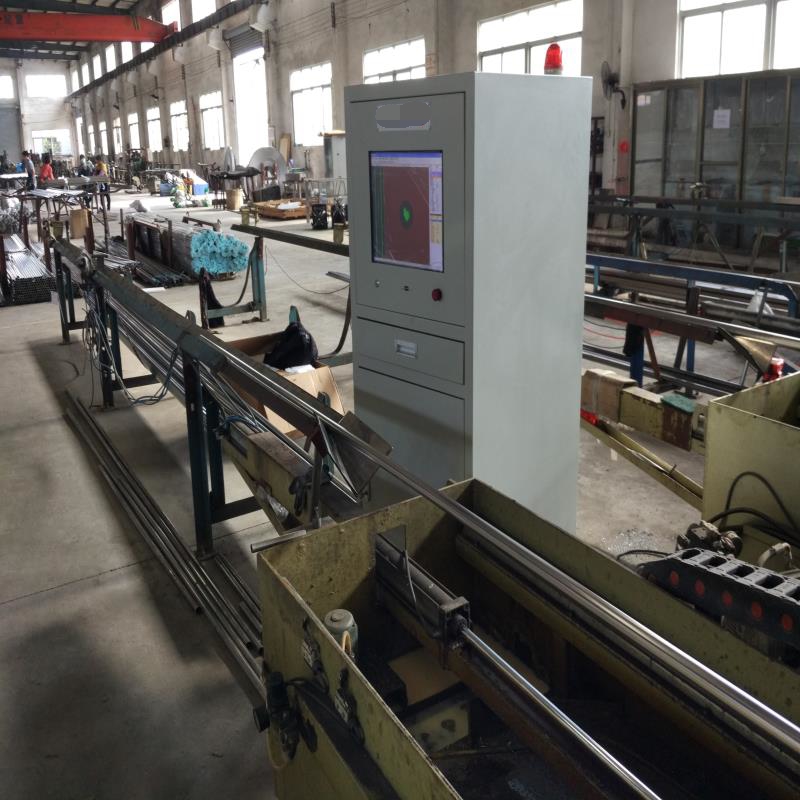

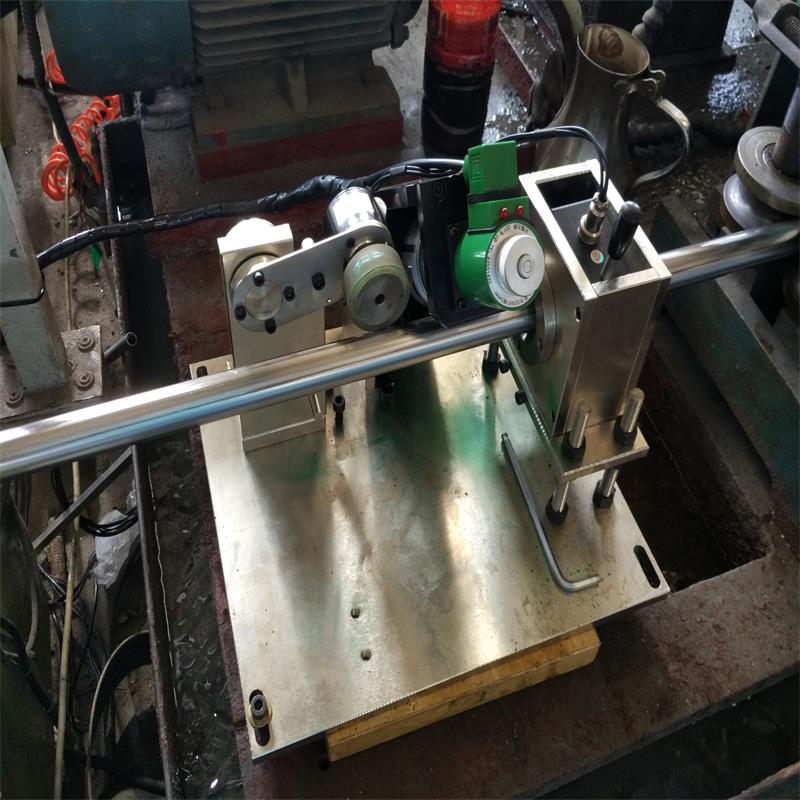

◆ Clienții produc țevi sudate cu oțel inoxidabil. Sistemul de detectare a defecțiunilor de curent curent curent de eddy este instalat pe mașina de țeavă sudată.

Caracteristicile sudării cu arc argon / sudare cu plasmă: această metodă de sudare este utilizată în principal pentru țevi sudate longitudinal din oțel inoxidabil și aliaj de titan. Viteza generală de sudare este scăzută (0,52-10 m / min).

Viteza optimă de detectare a detectorului de defecte on-line de curent curent curent obișnuit este > 5m / min. Detectorul de defecte cu curent de viteză ultra-scăzut rezolvă într-adevăr problema detectării on-line a vitezei mici de sudare cu arc argon / sudare cu plasmă. Cea mai mică viteză de detectare este de 0,5 m / min. Sensibilitatea de detectare și raportul de performanță la zgomot depășesc standardele naționale relevante.

Opțiunea de detectare prin tip / șa: Se recomandă ca detecția prin tip să fie utilizată în specificația φ0-40. Avantajul este că sudura și corpul țevii pot fi detectate. Dezavantajul este că fiecare specificație trebuie să fie echipată cu o sondă și un manșon de ghidare. > φ40 sondă de șa sugerată, o sondă poate acoperi o gamă largă de specificații, o anumită gamă de specificații nu trebuie să înlocuiască sonda. Doar defectele de poziție ale sudurii pot fi detectate.

Pentru detectarea tuburilor pătrate și în formă specială, se folosește în principal tipul de șa.


Detectarea informațiilor despre piesă

Numele obiectelor de detecție                               Țeavă sudată drept din oțel inoxidabil, țeavă rotundă

Material                                                               Oțel inoxidabil (2, 3 serii etc.)

Specificația dimensiunii                                                         0-40

Latime sudata                                               ≈0-5mm, deviația unghiului de sudură de 5 mm este acceptabilă

Lungime                                           Detectarea on-line a defectelor de lungime, a conductei de tăiere a serălui sau a bobinei după detectarea defectelor

Gradul de îndoire                                               1,5mm / m (Din stația de detectare)

Grad circular                                                         Tub circular ≦ 0,1 mm

Rugozitate                                                     Perete și sudură țeavă (cu burles) ≦ 3.2

Duritate                                                                             Mai tare

Viteza on-line                                 Viteza de sudare: 0,50 ≦ 750m / min   (Viteza de detectare a instrumentului: 0,52-750m / min)

Temperatura părții de detectare                               80-100 ° C sau temperatura normală


Cerința de detectare și   Standardul de precizie

                                                                Standardul executiv de detecție

Numărul standardului                                         Numele standardului                                                                   calitate

GB / T 14480-2015             Instrument de testare nedestructivă     bulboană   C ărbați   T esting   E quipment                         /

GB / T 7735-2016               Testarea automată a curentului de eddy pentru conducta de oțel sudată și fără sudură                 Cel mai înalt grad

                                          (cu excepția sudării cu arc scufundat) defecte


Parametrul tehnic al sistemului

Denumirea sistemului: Sistem de testare on-line de curent curent pentru conducta sudată dreaptă din oțel inoxidabil

Tip: ECN / EFN1002

Metoda de detecție: detectarea on-line a șa cu două canale

Mod de control: automat + manual

Instrument și sondă: instrument curent Eddy; Detectorul și sonda de curent digital de înaltă inteligență cu două canale

Platforma de detecție: platformă de detectare a nucleului dezvoltată independent

Scurtă introducere a operației de detectare:

Reglați parametrii tehnici și eșantioanele standard ale detectorului de defecte în conformitate cu cerințele de testare;

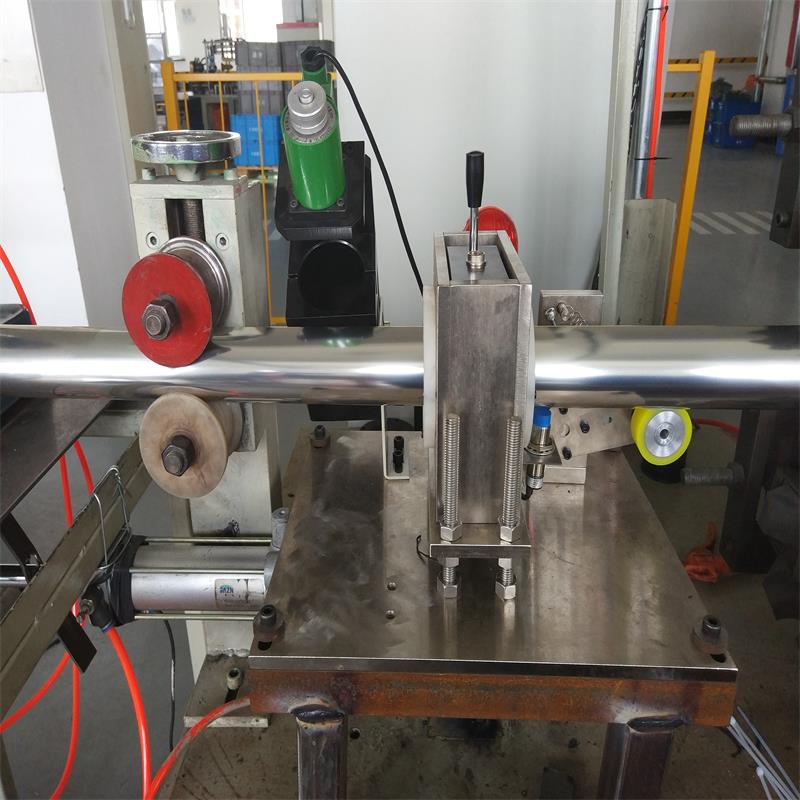

Reglați poziția sondei și sondei în conformitate cu specificațiile piesei de prelucrat;

Sistemul de detectare a defectelor detectează piesa de lucru, alarmele și marcajele;

Reglați echipamentul de sudare (matriță, îmbinare de sudură) în funcție de alarmă;

Înregistrarea, stocarea și analiza datelor sunt efectuate de către gazda de detectare a defectelor;

Formați automat raportul de detectare a defectelor.


Parametri importanți ai sistemului

Nume                                                 Parametru tehnic                                               Comentarii

Zona de orb final                                             ≦ 50m                                                 În funcție de viteza de testare

Stabilitate                                               După 16 ore ≦ 2dB                                             Proba de testare

Precizia imprimării cu jet                               50mm ±                                                         Proba de testare

Rata de judecată admisă                               0%                                                             Proba de testare

Rata de raportare greșită                                           ≦ 2%                                                           Proba de testare

Test de viteză                                           0,50 ≦ 750m / min                                       Depinde de   clientului   viteza de sudare,

                                            Sudura cu arc argon   va fi ajustat   potrivit               cea mai rapidă viteză poate atinge 750m / min

                                            la viteza de sudare a clientului.                                       (acest proiect este argonul din oțel inoxidabil

                                                                                                                              arc   sudarea, viteza este   Mai lent)


Principiul testării curentului de tip transvers

        Detectarea curentului de eddy constă în stabilirea câmpului magnetic alternativ prin apropierea conductorului către bobină cu curent alternativ (denumită sondă). Câmpul magnetic alternativ trece prin conductor și produce cu el inducție electromagnetică și stabilește curentul de eddy în conductor. De asemenea, curentul rotativ din conductor va produce propriul său câmp magnetic.
