Sistem de testare on-line de curent curent pentru conducta sudată dreaptă EFH1002

Data eliberării:2019-08-29 11:59

Cinci avantaje ale produselor

  • Reglați parametrii tehnici și eșantioanele standard ale detectorului de defecte în conformitate cu cerințele de testare.
  • Reglați poziția sondei și sondei în conformitate cu specificațiile piesei.
  • Sistemul de detectare a defectelor detectează piesa de lucru, alarmele și marcajele.
  • Capul de sudare poate fi împământat sau reglat prin oprire în timpul procesului.
  • Înregistrarea, stocarea și analiza datelor sunt efectuate de către gazda de detectare a defectelor.

Detalii produs

Sistem de testare on-line de curent curent pentru conducta sudată dreaptă EFH1002


rezumatul proiectului

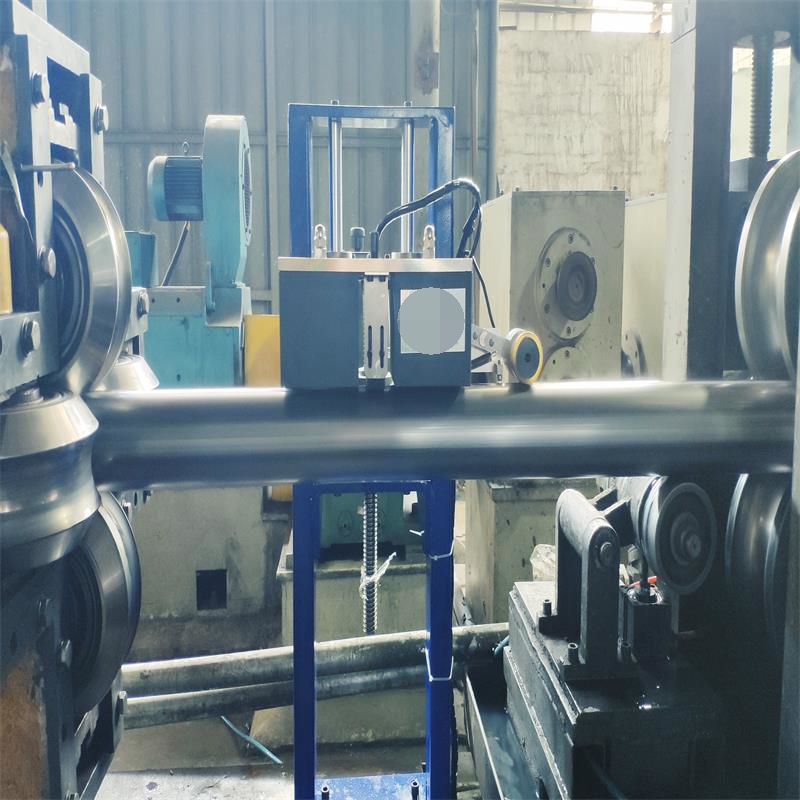

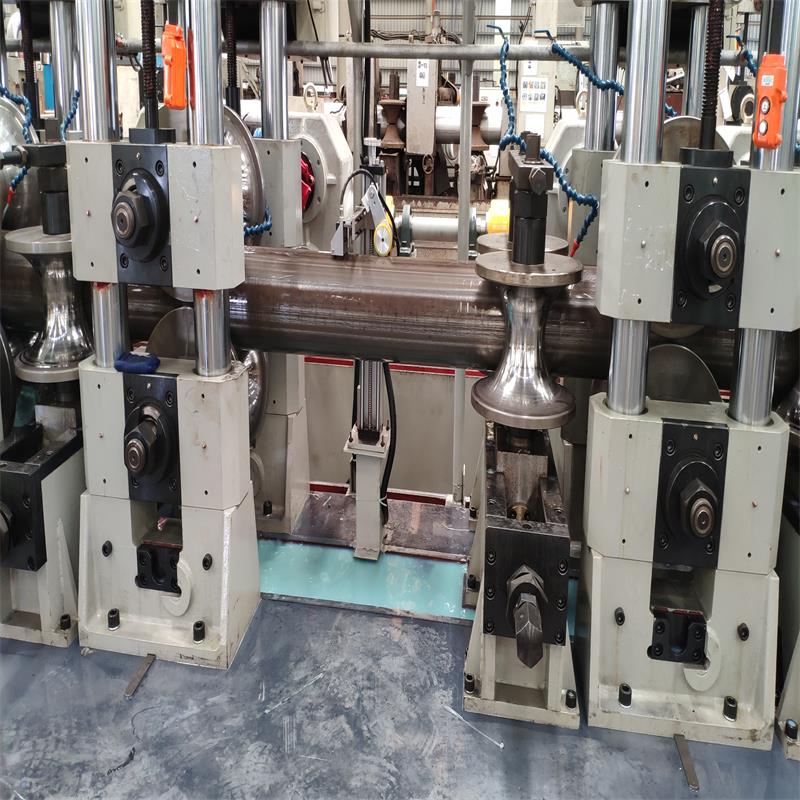

        Clienții produc   de înaltă frecvență sudate drept   conducte sudate, care sunt fabricate din materiale feromagnetice. Sistemul on-line de detectare a defectelor curente eddy on-line este instalat pe câmp.   Cerințe de încercare: pentru a detecta defectele transversale și longitudinale ale conductei   și sudură. O schemă de testare este propusă pentru testări ulterioare de ambele părți.


Detectarea informațiilor despre piesă

Numele obiectelor de detecție                               Otel carbon   Țevi sudate drepte (sudare de înaltă frecvență)

Material                                                       Materiale metalice, cum ar fi materiale feromagnetice

Specificația dimensiunii                                     Φ12-108mm

Latime sudata                                                   1-5mm (sudură plană sau burlană)

Lungime                                                         Detectare on-line

Gradul de îndoire                                           1,5mm / m (Din stația de detectare)

Rugozitate                                                   Suprafață rotundă (capăt șanțat fără buric convex) ≦ 3.2, nr   scară de oxid.

Duritate                                                     Mai tare

Viteza de detectare                                           Recomandat cu viteză ≦ 150m / min   Reglabil

                                                                    (Viteza de detectare a instrumentului: 0,52-750m / min)

Temperatura părții de detectare                           ≦ 80 ° C sau normal   temperatura


Cerința de detectare și   Standardul de precizie

                                                                Standardul executiv de detecție

Numărul standardului                                         Numele standardului                                                               calitate

GB / T 14480-2015             Instrument de testare nedestructivă       bulboană   Actual   Testarea   echipament                         /

GB / T 7735-2016               Testarea automată a curentului de eddy pentru conducta de oțel sudată și fără sudură               Cel mai înalt grad

                                            (cu excepția sudării cu arc scufundat) defecte


Parametrul tehnic al sistemului

Numele sistemului:   Sistem on-line de testare a curentului eddy pentru conducta sudată dreaptă

Tip: EFH1002

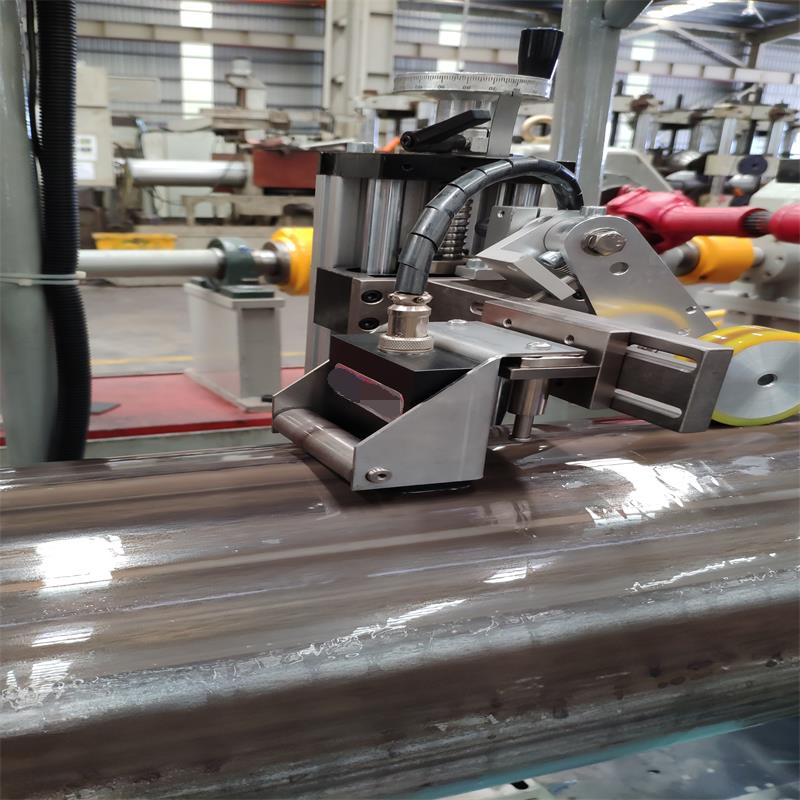

Metoda de detectare: detectarea șeii cu două canale   (Absolut + Diferențial)

Mod de control: automat + manual

Instrument și sondă: instrument curent Eddy; Detectorul și sonda de curent digital de înaltă inteligență cu două canale

Platforma de detecție: platformă de detectare a nucleului dezvoltată independent

Scurtă introducere a operației de detectare:

Reglați parametrii tehnici și eșantioanele standard ale detectorului de defecte în conformitate cu cerințele de testare;

Reglați poziția sondei și sondei în conformitate cu specificațiile piesei de prelucrat;

Sistemul de detectare a defectelor detectează piesa de lucru, alarmele și marcajele;


Capul de sudură   poate fi macinat sau ajustat   prin oprirea în timpul procesului;

Înregistrarea, stocarea și analiza datelor sunt efectuate de către gazda de detectare a defectelor;

Formați automat raportul de detectare a defectelor.


Parametri importanți ai sistemului

Nume                                                 Parametru tehnic                                               Comentarii

Zona de orb final                                             ≦ 50m                                                 În funcție de viteza de testare

Stabilitate                                               După 72 de ore ≦ 2dB                                               Proba de testare

Precizia imprimării cu jet                               50mm ±                                                         Proba de testare

Rata de judecată admisă                               0%                                                             Proba de testare

Rata de raportare greșită                                           ≦ 2%                                                           Proba de testare

Test de viteză                                     Recomandat cu viteză ≦ 150m / min                       Proba de testare

                                        Reglabil   (Viteza de detectare a instrumentului: 0,52-750m / min)


Principiul testului de curent / tip șaua / șa

Acest sistem este   folosit pentru curentul de eddy   detectarea oțelului carbon, oțelului inoxidabil, cupru, aluminiu și a altor conducte din metale neferoase și feroase. Întregul sistem este format din cinci părți: dispozitiv de detectare, accesorii de detectare, utilaje, electricitate și pneumatice. Analiza planului de impedanță și tehnologia de alarmare a zonei de fază cu mai multe amplitudini sunt utilizate pentru a realiza detectarea automată a defectelor și ieșirea semnalului automat de sortare, semnal de alarmă și marcare.

Curentul alternativ generat de instrument produce curent de vârtej pe suprafața piesei de lucru prin bobina de detecție, iar câmpul magnetic generat de curentul rotativ afectează la rândul său impedanța bobinei de detectare. Când pe suprafața piesei există defecte și materialul nu este continuu, câmpul de curent inițial va fi distrus și se va schimba impedanța bobinei de detectare. Instrumentul revine la sonda de măsurare. Semnalul electric de schimbare a impedanței este procesat pentru a realiza detectarea automată a defectelor.


Descrierea generală a sistemului

Sistemul online include: detector de defecte digital inteligent cu două canale, dispozitiv de detectare personalizat, sondă, sistem de alarmă, sistem de marcare, software de detectare autentic personalizat, modul de control automat (integrare), dulap de ecranare personalizat și alte accesorii standard.
