PCB   Masina de taiat cu laser UV

(JG16 / JG16C / JG18 / JG15A)

UTILIZARE

Mașina este folosită la tăierea, deschiderea ferestrei și descoperirea pentru placă cu strat multistrat CVL / FPC / RF și subțire multistrat, precum și tăierea unei varietăți de substraturi, precum ceramică, siliciu etc.

CARACTERISTICI

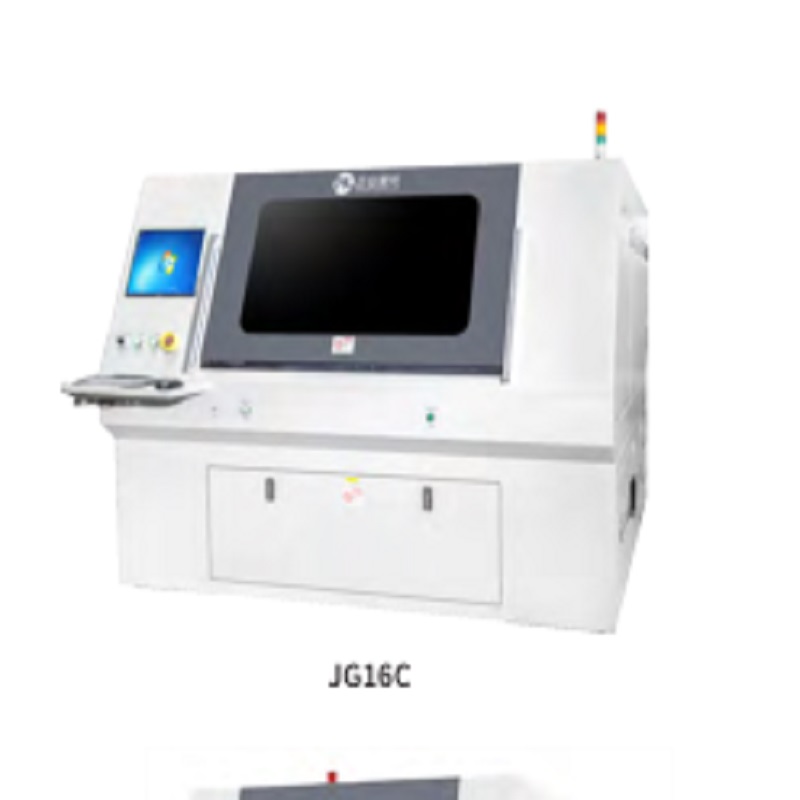

JG16 / JG16C

1. Două tabele pentru a lucra ciclu unul câte unul, fără timp de pregătire, eficiență ridicată

2. Funcția de previzualizare înainte de procesare pentru a evita deteriorarea eșantionului

3. Funcția de marcare a codurilor de bare

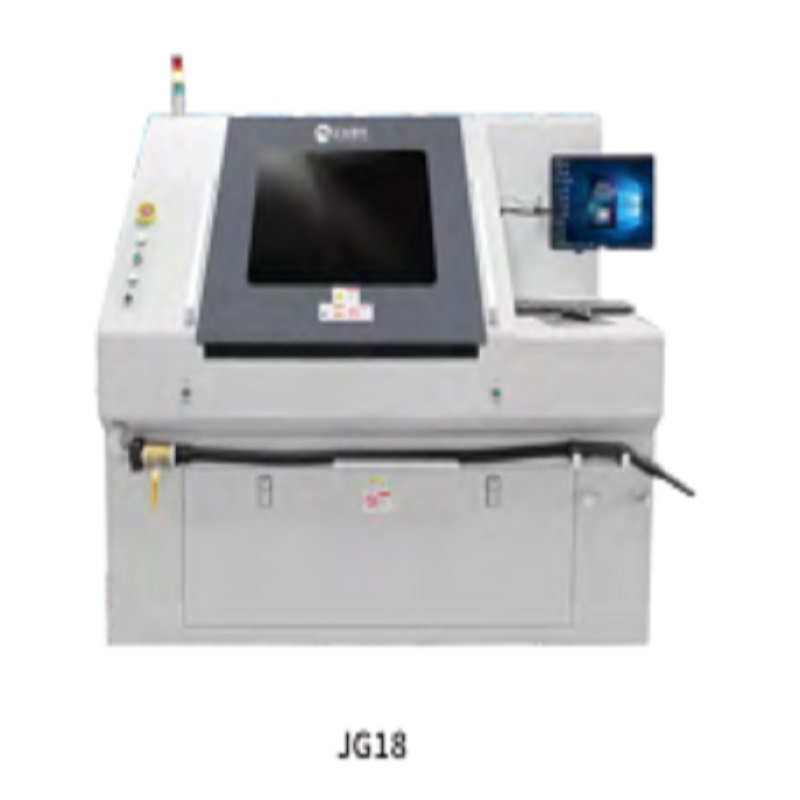

JG18

1. Cea mai mare masă de tăiere cu laser din industria PCB

2. Funcția de previzualizare înainte de procesare pentru a evita deteriorarea eșantionului

3.   Funcția de marcare a codurilor de bare

PARAMETRU TEHNIC

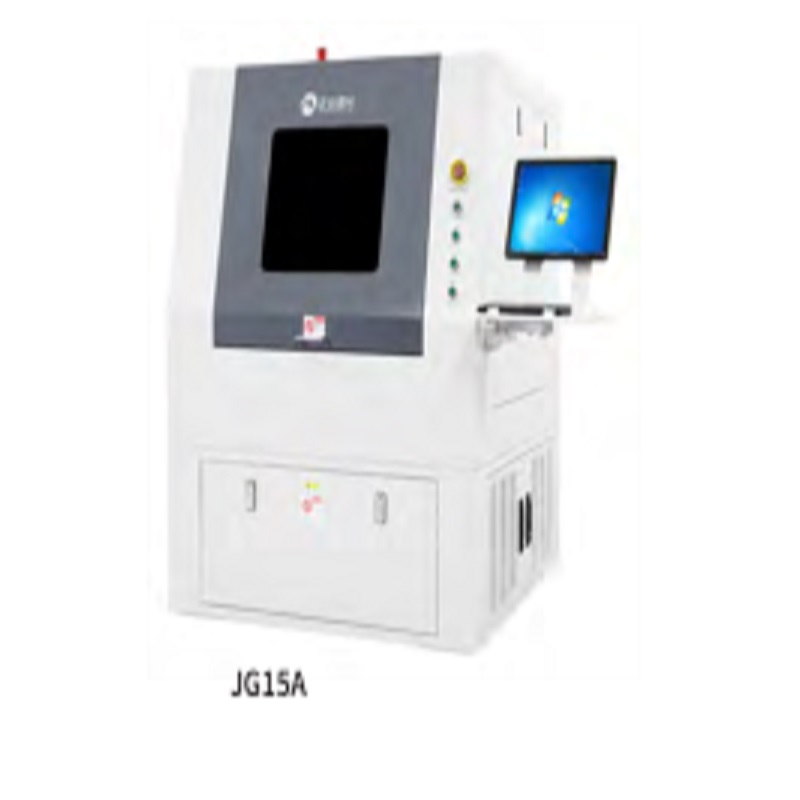

Articol                               JG16                       JG16C                         JG18                     JG15A

Lungime de undă                                                                 355 nm

Putere laser                                             Standard 10W, opțional 15W

Frecvența laserului                                                     30-120kHz

Maxim

Dimensiunea procesării         500 x 400mm               650 × 550mm             720 x 540mm         520 × 420mm

                              Platforma dubla         Platforma dubla

Maxim

Viteza de operare                                           800mm / s                                                 500mm / s

poziţionarea

Precizia tabelului                                         3pm ±                                                       4pm ±

Repetați poziționarea

Precizia tabelului                                         ± 1 pm                                                       2pm ±

Precizia totală

Condiții ZHENGYE                                                 20pm ±

Puncte de lumină                                                                 20 ± 5pm

Interval de scanare                                     45mm x 45mm                                           40mm x 40mm

Tipul fisierului                                                 * .gbr & * .dxf & * .lay

Energie electrică                                                                                                   AC220V / 1.5kW

Livra                                     AC220V / 2kW; AC380V / 5,5kW                             AC380V / 1.5kW

Dimensiuni

(L x W x H) (mm)         1850 x 1640 x 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 x 1300 x 1700

Greutate                           2,400 kg                 3,600 kg                         2,500 kg                 1,500 kg

Temperatura mediului                                       2 ° C ± 2 ° C

Umiditatea mediului                                   ≤60% RH, fără condensare

Amplitudinea la sol                                                     ≦ 5pm

Presiune la sol                                                     1000kgf / m2
