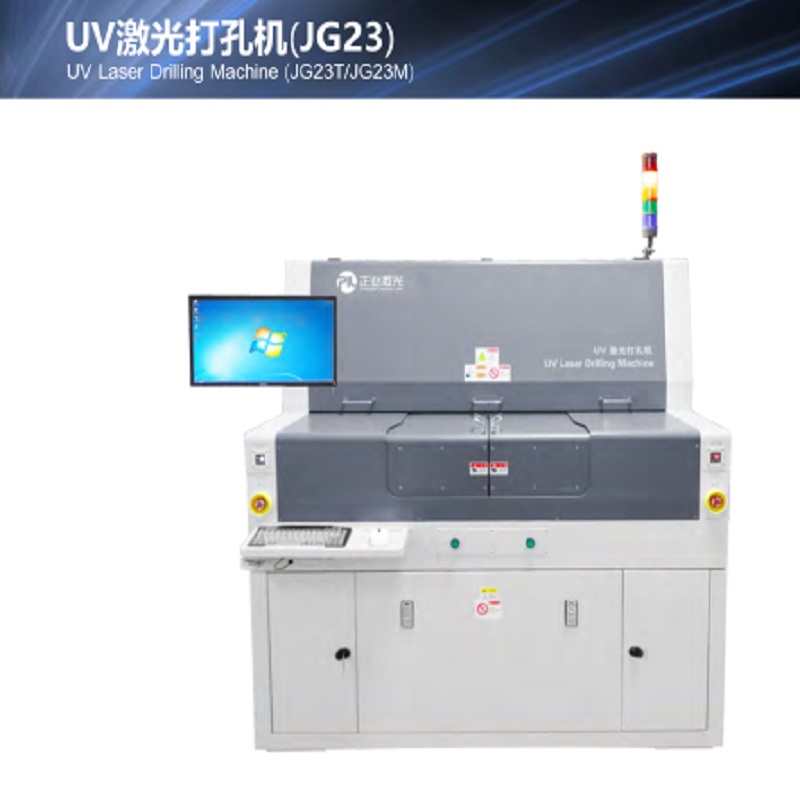

Mașină de găurit cu laser UV (JG23T / JG23M)

UTILIZARE

Folosită în principal în industria plăcilor de circuit, folie de cupru cu două fețe pentru prelucrarea orificiilor orificiale orizontale și prelucrarea ferestrei de cupru a plăcii HDI.

CARACTERISTICI

1.   Adoptați tehnologia avansată de foraj pentru zbor, pentru a îmbunătăți eficiența și calitatea găurilor.

2.   Trei niveluri de gestionare a software-ului pentru a facilita întreținerea și gestionarea mașinii

3.   Funcție puternică pentru înregistrarea zilnică, toate procedurile de lucru sunt salvate.

4.   Rulează automat prin RTR și PTP.

PARAMETRU TEHNIC

ARTICOL                                                       Prin prelucrarea găurilor                       Prelucrare orificiu orb

Precizia procesării sistemului                                                                 20pm ±

  (Condiții ZHENGYE)

Putere laser                                                                                     11W @ 40kHz

Lungimea de undă laser                                                                                 355 nm

Lățimea impulsului                                                 45ns ~ 60ns @ 40kHz                               90 ± 30ns @ 40kHz

Interval de frecvență                                                 0-150kHz                                           40-90kHz

Controlul energiei                                                                         Monitorizarea energiei

Obiecte                                                                       (1)   Dimensiuni mari de procesare: 520mm × 620mm

                                                                                (2) Numărul tabelului: un singur fascicul, o singură platformă

Dimensiuni (L x W x H)                                                     1600mm x 1650mm x 1940mm

Greutate                                                                                             2,300 kg
