Prezentare generală:

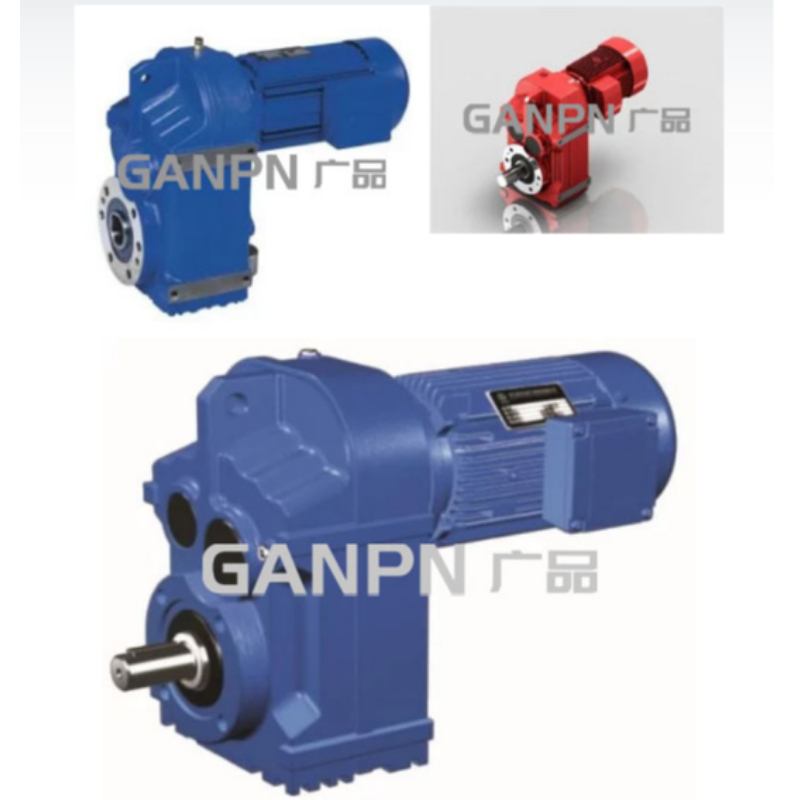

Unu.Reducetorul de serie F este fabricat în conformitate cu cerințele tehnice internaționale, cu conținut ridicat de tehnologie.

Doi.Economisirea spaţiului, fiabil şi durabil, capacitate mare de supraîncărcare, putere până la 90kw.

Trei.F serii paralele de schimbător de viteze elicoidale reducer are avantajele consumului redus de energie, performanței superioare și eficienței ridicate față de 95%.

Patru.Reducetorul elicoidal paralel are vibraţii scăzute, zgomot scăzut şi economisire mare de energie.Este făcută din oţel şi oţel de înaltă calitate.Suprafața uneltelor este supusă unui tratament termic de înaltă frecvență.

Cinci.După prelucrare de precizie, pentru a asigura acuratețea paralelismului și poziționării arborelui, toate acestea constituie reducerea ansamblului de motoare cu diferite tipuri de motoare, formând o integrare mecanică și electrică, asigurând pe deplin caracteristicile de calitate ale produselor reductoare.

Caracteristici de performanță:

Unu.Paralel de ieșire, structură compact ă, cuplu de transmisie mare, funcționarea stabilă, zgomot scăzut, durata de viață lungă.

Doi.Mod de instalare: instalare de bază, instalare a arborelui gol, instalare a flanșei, instalare a brațului de cuplu, instalare mică a flanșei.

Trei.Rotația direcției de intrare și ieșire în două etape de bază este aceeași, iar cea de trei etape este opusă; pentru combinația F /R, consultați separat.

Patru.Modul de ieșire: producția tubului de arbore sau producția de arbore solid.

Cinci.Media eficienta: 96% in al doilea nivel, 94% in nivelul trei si 85% in combinatia seria F / R.

Parametri tehnici:

Intervalul ratei de viteză: tipul de bază 3.81-281.71, f / R de combinație poate atinge 31444

Intervalul de torțe: 200-18000 NM

Intervalul de putere: 0.18-200 kw

Forma structurală:

Tipul de extensie F-shaft, instalare a piciorului tip de extensie a arborelui f-shaft, instalare a flanșei

S-înseamnă conectare cuplată la arbore FA

Kaf --arbore montat, flanșă montată


Model de bază:

Tipul de ieșire al arborelui solid: f37, f47, f57, F67, F77, f87, f97, F107, F127, f157

Tipul de ieșire al arborelui Hollow fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fa127, fa157

Solid shaft with flange output type: ff37, ff47, ff57, ff67, ff77, ff87, ff97, ff107, ff127, ff157

Hollow shaft with flange output type: faf37, faf57, faf67, faf77, faf87, faf97, faf107, faf127, faf157

Hollow shaft with small flange output type: faz37, faz47, faz57, faz67, faz87, faz97, faz107, faz127, faz157

Tip de ieșire cu arbore solid de intrare în arbore solid: fs37, fs47, fs57, fs67, fs77, fs87, fs97, fs107, fs127, fs157

Combinație de arbore masiv de ieșire tip: f37r17, f47r17, f57r37, f7r37, f87r57, f97r57, f107r777, f127r7777, f127r87, f1597

Solid shaft input god shaft output type: fas37, fas47, fas67, fas77, fas87, fas97, fas107, fas127, FAS157

Tipul de combinare cu arbore Hollow: fa37r17, fa57r37, fa67r37, fa77r37, fa87r57, fa97r57, fa107r77, fa127r777, fa107r777, fa127r77, fa127r87, fa15797

Solid shaft with flange output type: ffs37, ffs47, ffs57, ffs67, ffs77, ffs87, ffs97, ffs127, ffs157

Solid shaft with flange output Combination: ff37r17, ff47r17, ff57r37, ff7r37, ff87r57, ff97r57, ff107r77, ff127r7777777, ff7r777

Tuburi tubulare de intrare cu axă solidă cu flanșă de ieșire: fafs37, fafs47, fafs57, fafs67, fafs77, fafs87, fafs97, fafs107, fafs127, fafs157

Hollow shaft with flange output Combination: faf37r17, faf57r37, faf67r37, faf7r37, faf87r57, faf97r57, faf7r7777, faf127r7777, faf127r777777, faf127r7777, faf12775757, faf12757r7787

Solid shaft-ul de intrare gol cu o mică flanșă de ieșire: faz37, faz47, faz57, faz67, faz77, faz87, faz97, faz107, faz127, faz157

Hollow shaft with small flange output Combination: faz37r17, faz47r17, faz57r37, faz7r37, faz7r37, faz9757, faz10r7777, faz127r77777, faz10r7777777, faz12777777777, faz1277787, faz1277r87
