Tester Lățimea PCB (XK25)

Data eliberării:2019-08-24 15:46

Cinci avantaje ale produselor

  • 1. Precis: Adoptarea unui dispozitiv reglabil la distanță de focalizare de înaltă precizie, procesare de imagini, tehnologii automate de limitare și algoritmi sub-pixeli.
  • 2. eficient
  • Poziționare LED roșu
  • Tehnologia de limitare automată
  • Funcție perfectă a statisticilor SPC

Detalii produs

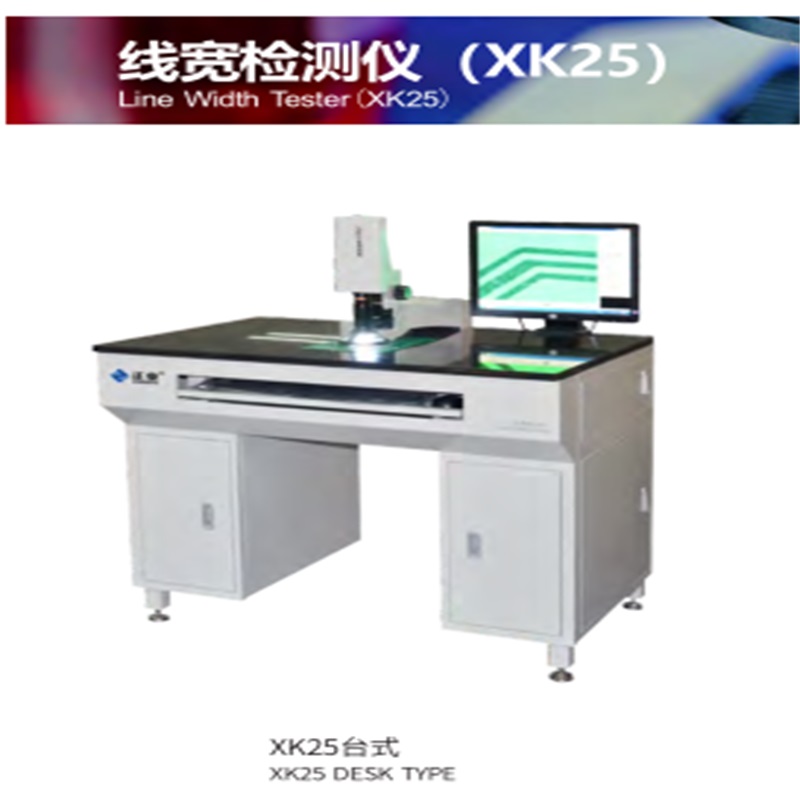

PCB   Tester Lățimea liniei (XK25)



UTILIZARE

Aceste instrumente sunt potrivite pentru măsurarea lățimilor gamei interioare și exterioare a semi-PCB după gravare (înainte de mascare de lipit). De asemenea, pot fi măsurate distanța dintre două linii, distanța dintre găuri și margine, diametrele găurilor rotunde, orificiile oarbe și arcurile. În plus, este disponibilă măsurarea lățimii plafonului IC, a grosimii filmelor și a plăcilor LCD.

CARACTERISTICI

1. Precis: Adoptarea unui dispozitiv reglabil la distanță de focalizare de înaltă precizie, procesare de imagini, tehnologii automate de limitare și algoritmi de sub-pixeli.

2. Eficient:   Poziționare LED roșu;

      Tehnologia de limitare automată;

      Funcție perfectă a statisticilor SPC.



PARAMETRU TEHNIC

ARTICOL                                                                                 XK25

Precizie       Precizia măsurării                                 ± 1 pm

                      Rezoluţie                                           0.4 pm / pixel ~ 2.7 pm / pixel

                      Mărire totală                                   70X ~ 450x

                      Mărire optică                     1.4X ~ 9X Reglabil continuu

Obiecte         Lățime PCB                                                 760mm

                    Câmp de vizualizare                                   0,53 mm × 0.4mm ~ 3.3mm x 2.5mm

                    Lățimea liniei                                               20 um ~ 1200μm

Dimensiunea aspectului (L × L × H)               960 × 780 × 1280mm (Fără computer)

  Greutate (fără computer)                                             145KG
