Verificator de pagină pentru PCB (QQ1000 / QQ3000)

Data eliberării:2019-08-24 16:36

Cinci avantaje ale produselor

  • 1. Precis: Măsurarea senzorului de deplasare cu laser de înaltă precizie a plăcii de îndoire a plăcii devin valori deformate cu stabilitate ridicată;
  • 2. Inteligent și eficient
  • Utilizați comunicarea de mare viteză a datelor, platforma de precizie, tehnologia de afișare a datelor de imagine în timp real;
  • Proiectarea modulară, viteza de detectare online poate atinge 12,5 m / min, identificarea automată a OK / NG și respectiv recepția.
  • Măsurarea senzorului de deplasare cu laser de înaltă precizie a plăcii de îndoire a plăcii devin valori deformate cu stabilitate ridicată.

Detalii produs

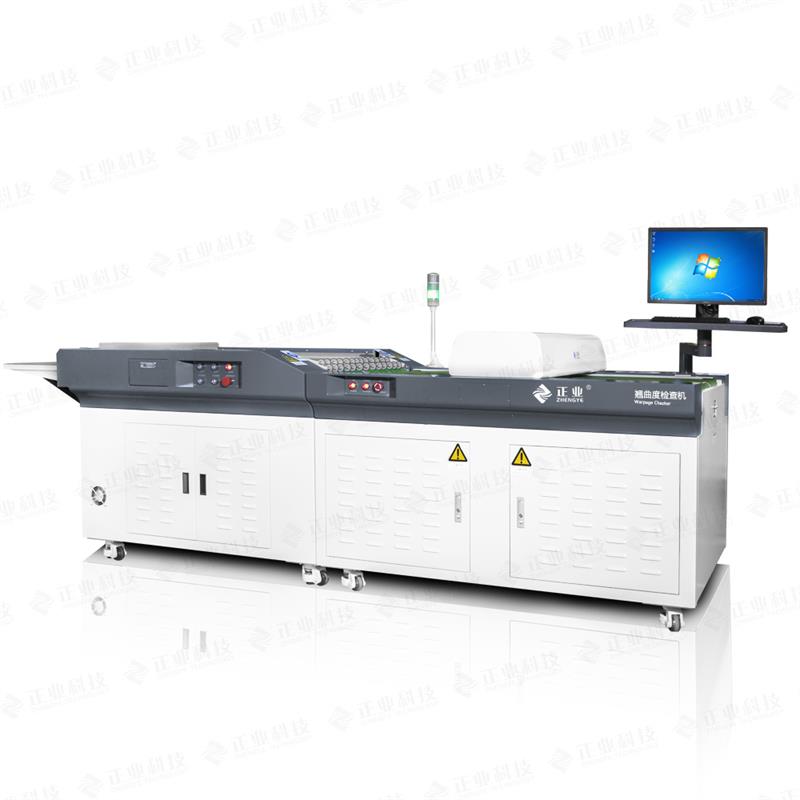

PCB   Verificatorul paginilor de război (QQ1000 / QQ3000)



UTILIZARE

Această mașină este utilizată pentru detectarea încovoierii plăcii și deformarea pe placa finisată de PCB sau pe o placă acoperită cu cupru și face judecăți OK, NG în funcție de rezultatul detectării.

CARACTERISTICI

1. Precis: Măsurarea senzorului de deplasare cu laser de înaltă precizie a plăcii de îndoire a plăcii devin valori deformate cu stabilitate ridicată;

2. Inteligent și eficient:

      Lua utilizarea de comunicare de date de mare viteză, platformă de precizie, tehnologie de afișare a datelor de imagine în timp real;

    T el design modular, viteza de detectare online poate atinge 12,5 m / min, identificarea automată a OK / NG și respectiv recepția.


PARAMETRU TEHNIC

ARTICOL                                                         QQ1000                             QQ 3000

Precizia inspecției                                         ± 0,15 mm (bloc standard de măsurare)

Viteza de inspecție                                               6,5m / min, 12,5m / min (opțional)

Obiecte           Grosime PCB                 0.5mm ~ 5.0mm                     0.5mm ~ 10.0mm

                      deformarea                           0.3mm ~ 5.0mm                     0.3mm ~ 5.0mm

                      Dimensiune tablă                     Min: 40mm 80mm ×               Min: 80mm × 40mm

                                                      (Fără placă de descărcare)         (Fără placă de descărcare)

                                                            Max .: 480mm × 500mm           Max .: 630mm × 300mm

Dimensiuni (L x W x H)                                         3510mm x 1160 mm x 1050 mm

Greutate                                                                               450kg
