1.0 Descrierea produsului

HDMI Switch este un produs care poate comuta semnalele HDMI cu mai multe grupe pe un dispozitiv de afișare de înaltă definiție, cum ar fi HDTV, folosind butonul manual.Făcând acest lucru, se poate evita frecvent conectarea şi deconectarea cablurilor.Acesta poate optimiza sistemul de teatru de acasă la cel mai bun efect.

2.0 Caracteristici

Unu.Comutarea se face automat atunci când semnalul este prezent pe porturi.

Doi.Suport protocolul HDPP și aplicabil dispozitivului sursă și definiție înaltă   dispozitiv de afișare, cum ar fi DVD și HDTV care au porturi HDMI sau digitale   porturi și respectă protocolul HDPP.

Trei.Sprijinirea rezoluțiilor înalte:480i/p,576p,720i/p,1080i/p și   3840/30Hz;120;2160@25/30Hz

Patru.Suport HDMI1.4

Cinci.Extinde distanţa de transmisie şi îmbunătăţeşte semnalul de transmisie.

Şase.Compatibil cu DVI utilizând adaptorul HDMI TO DVI.

Şapte.Plug-and-play.

Opt.Convenabil pentru a conecta semnale de intrare multi-grup pentru a afișa pe un singur HDTV.

9.Salvează spaţiu.Permite mai multor surse să utilizeze un dispozitiv de afișare cu definiție înaltă   simultan.

10.Proiectarea învelișului metalic și ecranarea globală fără interferențe de semnal.

11.Selec&35; 116; port de intrare liber.

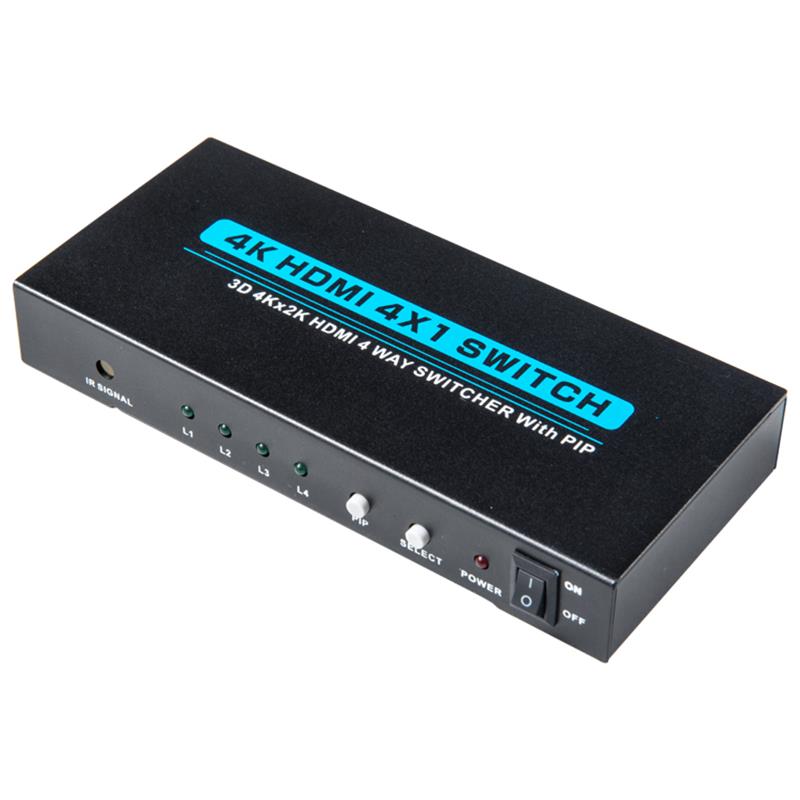

12.LED indică modul de semnal și putere.

13.Alimentarea cu energie (Vă rugăm să consultați parametrul tehnic)

3.0 Ambalaje

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

HDMI 4x1 switcher------------------------------------

5V DC Power Adaptor-------------...

Telecomanda--------------------------------

IR receptor Extension Cable-----------------------

User Manual----------------...

4.0 Aplicație

Comută mai multe rute de semnale HDMI de la dispozitivul sursă, cum ar fi DVD, Satellite Receiver, Set-top Box, DV Camera, Receptorul A/V și alte dispozitive HDMI, la un dispozitiv de afișare cu definiție înaltă, cum ar fi HDTV și HDMI Panl Display.

5.0 Parametrul tehnic în detaliu

HDMI 4X1 SCHIMBARE CU PIP

Produs--------------------- SWITCH HDMI 4X1

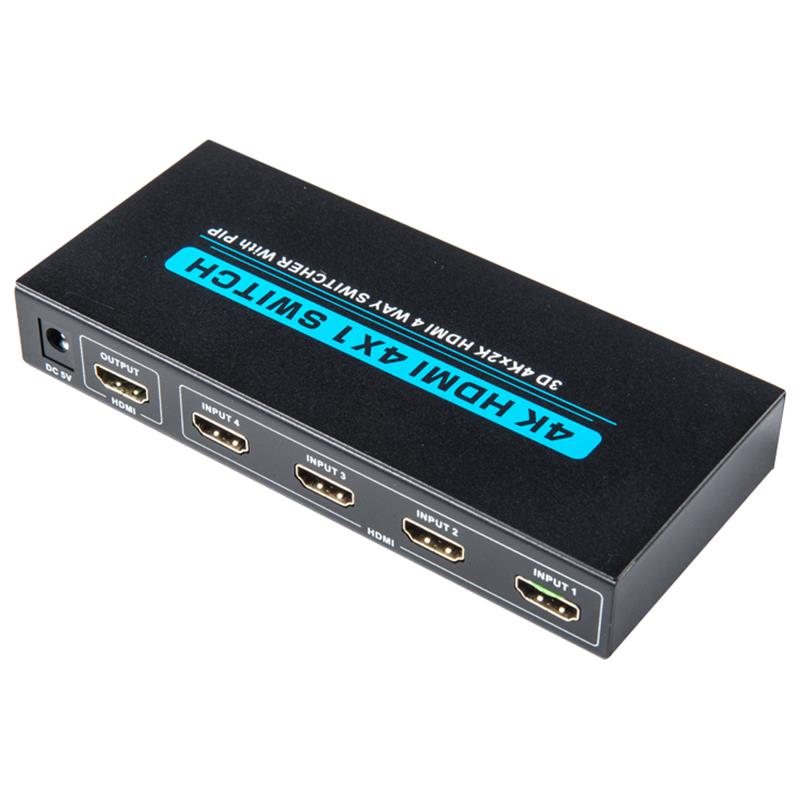

Injectare sursă HDMI   Port------------------... 4

Afișează dispozitivul   Output Port... 1

Portul sursă   Connector------------------- 19 PIN HDMI(A TIPE)

Afișează portul dispozitivului   Connector... 19 PIN HDMI(A TIPE)

HDPP Compliant... DA

Sursă   Selecţia dispozitivului... Apasă butonul IR   Control la distanță

Input Video Signal------------------------- 0.5-1.0 Volte P-P

Input DDC semnal------------------------------------------------------------------- 5 Volts P-P(TTL)

Deep Color... 36bit

Single Link Range... 3840*2160

HDMI Version---------------... HDMI1.4

Bandgrowth-------------------------------------------- Până la 340Mhz

Semnal Speed... Până la 10.2Gbps

Lungimea de intrare   Cable-------------------- PS3 apărătoare 88804; 10M ze65307; Albastru   DVD- uri 88804; 10M

Lungimea de   output cablu---------------------------- Comment

The Cable Standard---------------------------------------------------------------- 28AWG HDMI1.4

Frecvenţă verticală   Range... 25/30Hz

Putere   Consum(max)-------------------------- 3.5 Watts

Funcționare   Temperatura... 0 fețe 8451; TO 70 fețe 8451;

Lucking Voltage... DC 5V

Adaptor de putere... 5V 1A

Net Weight(Kg)------------------------- 0.3

Dimension: L buy------... 154 apărătoare 215; 69 apărătoare 215; 23.5

6.0 Descrierea PIP

imagine-in-imagine (PiP) previzualizare video

Note

Unu.Atunci când rezoluția sursei de semnal de intrare peste 1080p, acest produs nu susține funcția PIP;

Doi.Modelul 820;4K se referă la rezoluția de peste 1080P@60Hz.

Trei.Când există o nouă sursă de semnal de intrare, fără " Modul 4 k " o nouă imagine va apărea în partea stângă a ecranului;

Patru.Pentru imaginea din funcția de imagine a produsului, imaginea canalului auxiliar poate fi afișată doar într-o dimensiune fixă;

Cinci.Pentru imaginea în funcția de imagine a produsului, poziția imaginii mici corespunde fix cu sursa de intrare.
